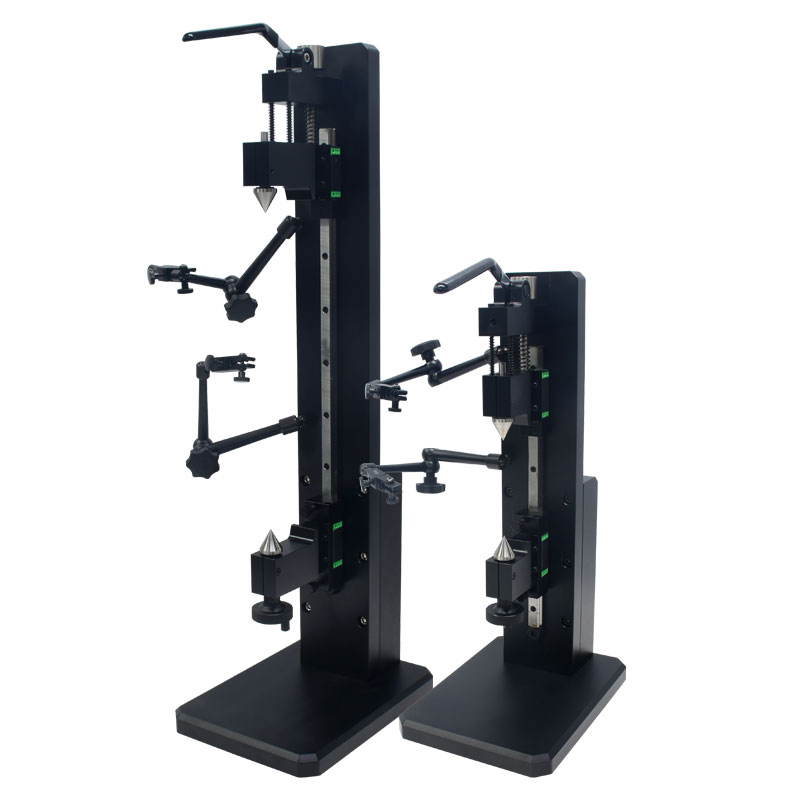

立式高精度偏摆仪

立式高精度偏摆仪

一、技术参数：（量表为选配型）

用途：

1、手轮式偏摆检查仪主要用于检测两端有中心孔轴类，盘类零件的径向，圆跳动和端面圆跳动。

2、产品设计新颖，美观大方，手轮式，小巧精度高操作极为方便。

3、本仪器除能检测圆柱状径向跳动和端面跳动外，安装上相应的附件，可用来检测管类或轴类两端有中心孔零件的径向和端面。

二、产品型号：

三、测量步骤：

径向圆跳动的测量：

• 零件擦净，特别是两端中心孔要清理干净，置于偏摆仪两顶尖之间（带孔零件要装在心轴上）使零件转动自如，弹簧端顶尖夹持力度合适，但不允许轴向串动，然后固紧限位端的顶尖座，当需要卸下零件时，一手扶着零件，一手拨按手柄，活动顶尖端后退，即能把被检测产品取下，注意勿碰撞仪器与产品。
• 百分表装在表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压约缩1～2圈后紧固表架。如果是千分表，一定要在量表行程内测量。
• 量应在轴向的三个截面上进行，取三个截面中圆跳动误差的最大值，为该零件的径向圆跳动误差。
